【利用Windows“系統還原”功能進行電子數據取證】

原創作品，非經作者本人同意謝絕轉載！

【摘要】作為網絡犯罪偵查中重要的證據與線索來源，用戶行為信息在揭示犯罪分子操作細節方面發揮著重要作用。本文在說明Windows“系統還原”功能的基礎上，著重分析該功能所涉及的具體文件（夾）的結構格式，說明其在電子數據取證工作中的具體應用。電子數據取證實踐證明，所述方法準確高效。

【關鍵詞】系統還原；System Volume Information；_restore文件夾；RP#文件夾；snapshot文件夾

1.引言

微軟公司最早在Windows Me中增加了“系統還原”功能，并且一直沿用到其后版本的Windows系列操作系統中?！跋到y(tǒng)還原”的目的是在不需要重新安裝操作系統，也不會破壞數據文件的前提下使系統回到工作狀態。系統還原程序通常在后臺運行，并在觸發器事件發生時自動創建還原點。觸發器事件主要包括應用程序安裝、AutoUpdate安裝、Microsoft備份應用程序恢復、未經簽名的驅動程序安裝以及手動創建還原點。同時，默認情況下實用程序每天創建一次還原點。依次執行“開始”→“程序”→“附件”→“系統工具”→“系統還原”，便會彈出如圖1所示的對話框窗口。通過該對話框，不僅將系統還原到之前所設置的還原點，還可以手工創建還原點。

圖1 “系統還原”對話框

 “系統還原”可以恢復注冊表、本地配置文件、Windows 文件保護、高速緩存、Windows 管理工具，以及實用程序默認復制到“還原”存檔中的文件，同時監視多種文件類型（例如：.cat、.com、.dll、.exe、.inf、.ini、.msi、.ole 和 .sys）。因此，“系統還原”可以被視為一個信息豐富的證據庫，能夠直接或間接地證明嫌疑人的犯罪行為，從而為網絡攻擊等方面的取證工作提供極大的幫助。

2.利用“系統還原”功能進行電子數據取證

2.1 System Volume Information 文件夾

Windows操作系統主要依靠SystemVolume Information（系統卷標信息）文件夾實現“系統還原”功能，用它存儲相關信息及還原點。該文件夾是一個隱藏的系統文件夾（圖2），需要在“工具”→“文件夾選項”→“查看”選項卡中勾除“隱藏受保護的操作系統文件”并勾選“顯示所有文件和文件夾”。

圖2 S“查看”選項卡設置

計算機上的每個分區上都可以擁有有一個 SystemVolume Information 文件夾。右鍵單擊“我的電腦”（Win XP）或“計算機”（Win 7），在彈出“系統還原”選項卡中即可進行是否啟用“系統還原”及分配空間（即SystemVolume Information文件夾）的大?。▓D3）。如果不手工設置該文件夾大小，則對于大于4G的分區，系統會默認將其大小設置為分區的12%；對于小于4G的分區，默認大小為400MB。并且當達到最大大小的75%時，系統就按先進先出原則，更新還原文件。

圖3 SystemVolume Information文件夾大小設置

2.2 _restore文件夾

System Volume Information文件夾中包含有以字符串“_restore”開頭的后接全局唯一標識符（GUID，Globally Unique Identifier）的文件夾。該文件夾包含有“RP#”字樣的子文件夾（下節詳述），同時還含有_filelist.cfg、_driver.cfg等文件。其中，_filelist.cfg是一種二進制文件，用來定義監視文件的類型（圖3）；_driver.cfg則用來負責說明存儲介質信息。

圖4_restore文件夾內容

另外，“系統還原”所監視的文件類型還可以由\Windows\system32\Restore下的filelist.xml所決定。該文件中指定了需要管理的文件的擴展名，決定何種類型的文件需要系統進行監控，同樣也包含被監控文件的存儲路徑。監控文件主要包括注冊表、.exe,.dll,.ini，元文件等。需要指出的是，還原點并不監控各種日志文件（包括系統事件日志）。

圖5 \Windows\system32\Restore下的filelist.xml文件

2.3 RP#文件夾

每個還原點都對應一個RP#（#代表數字序列號）文件夾。該文件夾下除包含有snapshot文件夾（下節詳述）外，還包括系統還原操作所涉及的各類文件。從圖6可以看出，當用戶針對還原點監視的文件進行修改操作時，該文件即被添加至RP#文件夾下，但名稱被更換為字母和數字組成的序號字符串，并且當有新文件添加時序號自動加1。

圖6 RP#文件夾下內容

若要解析出序號文件與真實文件的對應關系，需要依靠同樣保存在RP#文件夾下的change.log文件。從圖7可以看出，與序號文件對應的文件原始名稱及存放路徑均保存在change.log文件中。因此，依據此文件可深入解析出用戶的惡意操作行為。需要指出的是，當被用戶更改的文件添加至RP#文件夾下時，創建時間、修改時間與訪問時間等屬性卻保持不變。RP#文件夾的這種特殊性質為取證人員進一步挖掘時間信息提供了有利的線索。

圖7 change.log文件內容

2.4 snapshot文件夾

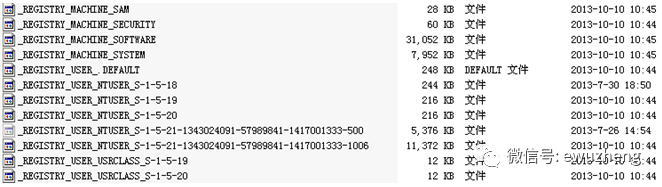

snapshot文件夾主要包括還原點涉及的注冊表巢文件，涉及SAM、SECURITY、SOFTWARE、SYSTEM、DEFAULT、NTUSER和USRCLASS等多重分支（圖8）。依據注冊表巢文件可以解析出硬件及軟件安裝、應用程序配置、密碼修改、網絡連接記錄等變化情況。

圖8 snapshot文件夾中的注冊表巢文件

此處的巢文件無法使用Regedit一類的系統工具進行分析，需要利用注冊表離線查看工具才能正常解析。圖9所示即為將SYSTEM分支導入離線查看工具RegistryViewer后得到的結果，依據MountedDevices子鍵可分析得出移動存儲設備的掛載情況。

圖9 利用注冊表離線查看工具解析巢文件

3.結束語

木馬惡意程序通常喜歡將收集到的用戶名及密碼等私人信息隱藏在用戶不容易注意到的位置。“系統還原”功能所涉及的文件夾由于其隱藏屬性，并且往往占據較大的磁盤空間，因此成為多數木馬程序的首選。因此，在檢驗_restore文件夾、RP#文件夾、snapshot文件夾等常規文件的同時，還應特別注重異常文件的分析。電子數據取證實踐中，最重要的就是snapshot文件夾?；谄渲凶员沓参募娜∽C，可以解析出嫌疑人的深層操作行為。Windows7的“系統還原”同樣使用System Volume Information文件夾，但其內部結構卻發生了巨大變化，解析其具體格式，將其應用于電子數據取證實踐將是筆者未來重點研究方向。
